ニーズに応じた更生工法で、老朽化問題も解決!
SPR工法既設適用管径（円形）250～5,000mm

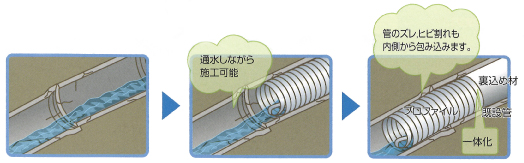

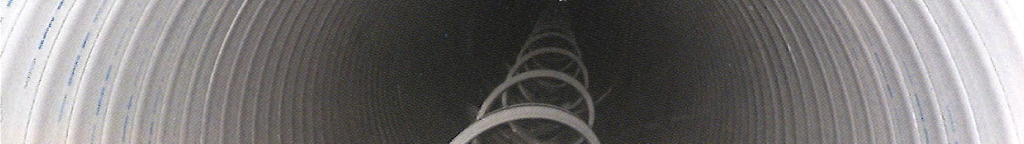

老朽管の内側をスパイラル上に包んで再生!

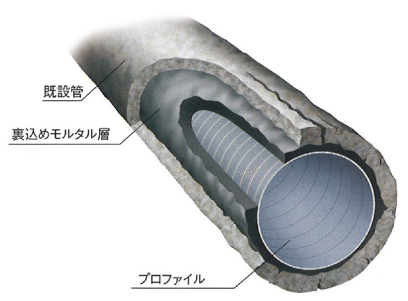

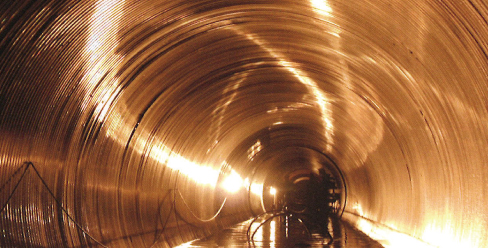

SPR工法は管内側に塩ビ製プロファイルの更生管を築造。既設管・更生管・裏込め材が一体化した新たな複合管として再生させます。
製管方法

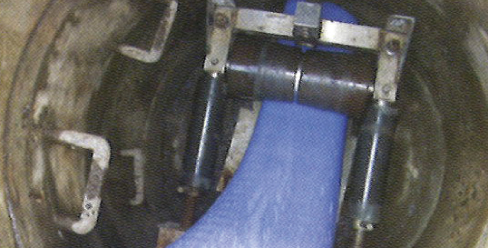

元押式既設管φ250～φ1,500適用
プロファイルを既設マンホールから製管機に供給。マンホール内に設置した製管機のかん合ローラが回転しながら、既設管内に製管していきます。

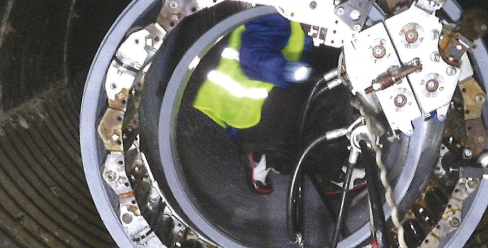

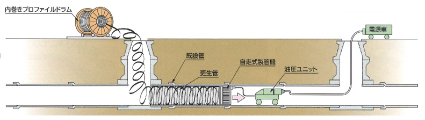

自走式既設管φ800～φ5,000適用
プロファイルを既設マンホールから製管機に供給。製管機は既設管内でかん合ローラを回転させながら移動し、製管していきます。
施工フロー
- ①施工前
- ②製管機、搬入、組立
- ③製管（マンホール内）
- ④製管（地上）
- ⑤製管（既設管内）
- ⑥プロファイル融着
- ⑦裏込め材注入
- ⑧施工後
施工上の特長
- 道路を掘り起こすことなく施工できる
- 管路施設の耐震化が可能
- 通水しながら施工が可能
- 製管途中でも作業の中断が可能
- 自走式なら長距離施工・曲線施工にも対応
- 非開削のため土砂などの廃棄物の発生がありません
更生管の特長
- ① 耐食性に優れている
- ② 水密性に優れている
- ③ 優れた流下性能
- ④ 強固な複合管として更生
- ⑤ 耐震性に優れている
SPR工法は状況に応じて様々な工法がございます
-

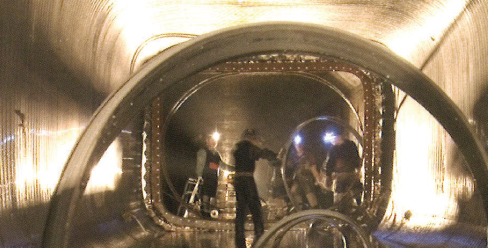

自由断面SPR工法既設適用管径（非円形）
短辺900mm以上 長辺6,000mm以下円形のほか、どんな断面でも対応!
-
ハートSPR工法既設適用管径（円形）
800～3,000mm進化したSPR
製管と同時に裏込め注入完了。
-
SPR-SE工法既設適用管径（円形）
450～1,650mm下水を流しながら施工できる唯一の
「自立管」更生工法
-

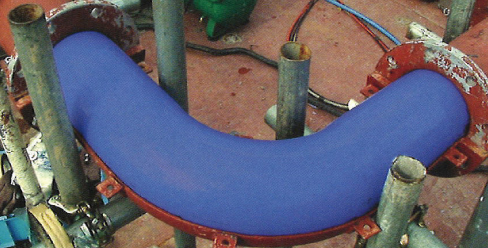

オメガライナー工法既設適用管径 自立管タイプ150～400mm
二層構造管・ライニングタイプ150～450mm小口径の老朽管更生は“形状記憶を持つ塩ビ管”オメガライナー工法。
-
取付管更生オメガライナー工法既設適用管径 自立管タイプ150,200mm
ライニングタイプ100～200mm円形のほか、どんな断面でも対応!
-

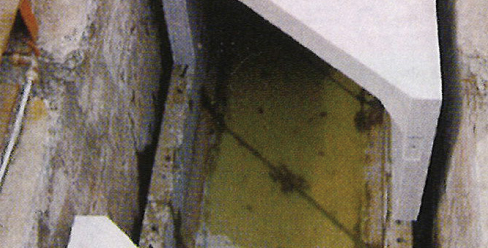

PRC工法既設適用管径 自立型・矩形きょ標準タイプ・GSボードタイプ
1,840×1,400～3,500×3,500mm矩形きょにプレキャストコンクリート
ブロックで更生
